Digital logic circuit 1 -[Interpretation of digital signal]

디지털논리회로를 통해 기본적인 디지털 시스템의 하드웨어 소자 구현 및 동작 특성을 파악할 수 있음



목표: 디지털과 아날로그의 신호적 특성 차이를 이해함. 모든 디지털 시스템들은 디지털 신호를 사용하기 때문에 디지털의 의미와 특성을 알아야함.

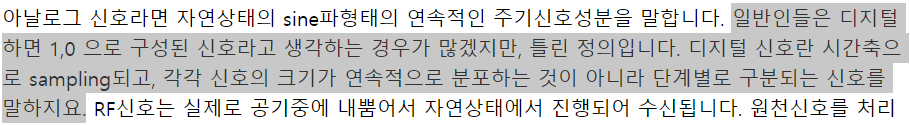

디지털 신호란?

1) 값의 변화가 이산적(불연속적) : sampling      *sampling: 일정 시간간격, 아날로그 신호에서 채취

2) 표현할 수 있는 양이 제한적(discrete quantity) : quantization      *quantization error: 입력 값과 양자화된(ex.반올림 오류)간의 차이, error는 성능을 떨어트리는 주요요인임





0과 1의 의미
- Digital system의 표현방식 : logical low and logical high



logical high와 logical low의 의미
- logic device(inverter, and, or 등)에서 false와 true로서 동작한다는 의미
- logical arithmetic과 동일하게 적용

logical low와 high를 표현하기 위한 전기적인 표현은?
- logical low -> 0 V (GND)
- logical high -> undefined V (Vdd) // 기기마다 작동전압다름, 즉 defined by supply voltage



• 디지털 신호는 절대적인 voltage 값으로 표현이 불가능
• 아날로그 신호는 resolution이 매우 높고, 디지털 신호는 resolution이 제한적
